Il corpo farfallato regola l’afflusso di aria al motore. Se è sporco o difettoso provoca minimo irregolare, perdita di potenza e accensione della spia motore. Impara a riconoscere i sintomi, a diagnosticare il guasto con uno strumento OBD, a pulire il corpo farfallato e a resettarlo dopo il rimontaggio.
Modelli interessati: tutti i veicoli a benzina e diesel dotati di corpo farfallato motorizzato (drive-by-wire) o a cavo. Particolarmente soggetti a incrostazioni: Renault Twingo 2, Clio 2, Peugeot 206/308, Citroën C3, Audi A3, VW Touran, Fiat Ducato, motorizzazioni 1.6 HDI e 1.2 TSI.
Ruolo ed evoluzione
A cosa serve il corpo farfallato? Questo componente ha il compito di regolare l’afflusso di aria al motore (sia benzina sia diesel), per ottenere un rapporto aria-carburante ottimale per la combustione. Completa il sistema di iniezione, che invece gestisce l’afflusso di benzina e/o gasolio.
Questi due elementi hanno sostituito da tempo un vecchio meccanismo (il carburatore) che inviava contemporaneamente aria e carburante. Con l’evoluzione della meccanica e delle norme antinquinamento, questo sistema ha mostrato in fretta i suoi limiti.
Sono stati quindi inventati gli iniettori, molto più precisi nel fornire le quantità di carburante necessarie. È stato necessario creare un componente specifico per la regolazione dell’aria: il corpo farfallato, chiamato anche corpo farfalla, valvola a farfalla o farfalla dell’acceleratore.
Funzionamento
Per funzionare correttamente, il corpo farfallato e il sistema di iniezione devono essere coordinati. Sui veicoli recenti il corpo farfallato è motorizzato e comandato elettronicamente (sistema drive-by-wire). Un sensore di posizione della farfalla (TPS, Throttle Position Sensor) è montato a livello del pedale dell’acceleratore per misurare la pressione esercitata. Sui veicoli più vecchi questo collegamento meccanico è affidato a un cavo.
Questo dato viene trasmesso alla centralina motore, che gestisce l’apertura del corpo farfallato e l’iniezione del carburante tenendo conto anche delle altre informazioni che le arrivano dalla sonda lambda e dal debimetro dell’aria.

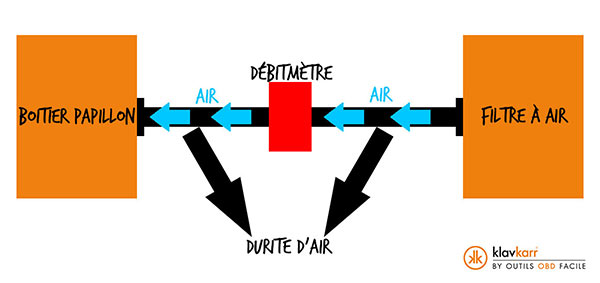

Per controllare al meglio l’afflusso di aria, il corpo farfallato si trova subito dopo il debimetro e il filtro dell’aria, sul collettore di aspirazione.
Il suo funzionamento si basa su una valvola a farfalla mobile (la farfalla) che si apre e si chiude per controllare l’afflusso di aria. A veicolo fermo e al minimo, il corpo farfallato è in posizione quasi chiusa; si apre progressivamente in base alla pressione sul pedale dell’acceleratore. Il sensore TPS (o potenziometro) invia costantemente un segnale di riferimento alla centralina (in genere da 0,5 V al minimo a 4,5 V a pieno regime).
Corpo farfallato difettoso: i rischi

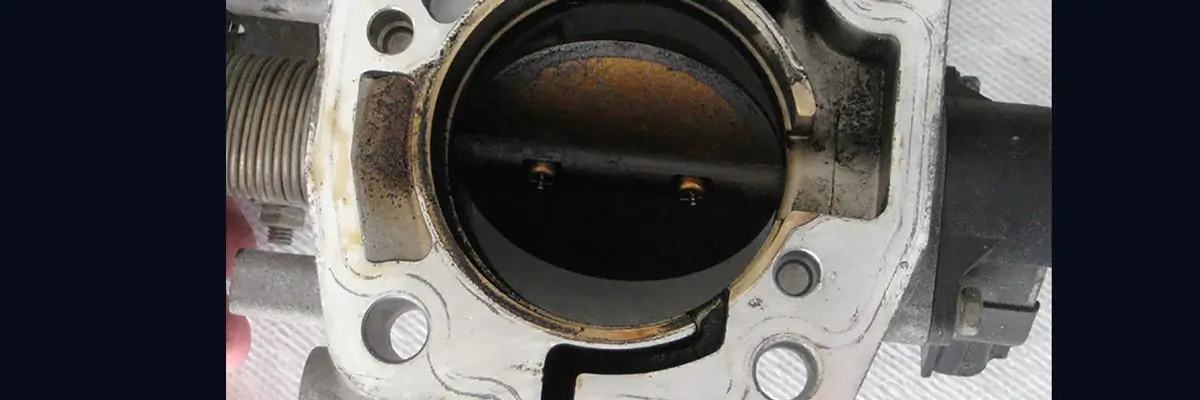

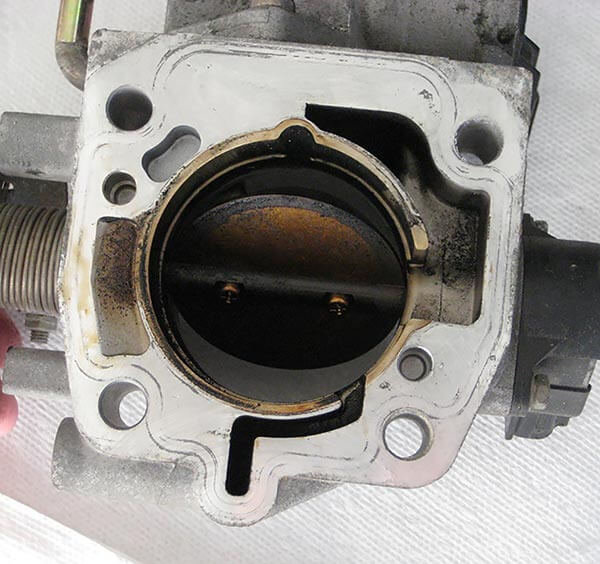

Come altri componenti meccanici, il corpo farfallato può sporcarsi a causa dell’accumulo delle impurità presenti nell’aria, che lo rendono difettoso. Si può trovare ancheolio nel corpo farfallato, soprattutto sui diesel, a causa del ricircolo dei vapori d’olio tramite lo sfiato del basamento.
Poiché si trova dopo il debimetro e il filtro dell’aria, questo può far pensare a una cattiva filtrazione dell’aria e a un sensore intasato a livello del debimetro. Le incrostazioni derivano spesso dal malfunzionamento di questi due componenti.
In generale il rischio è avere un rapporto aria-carburante errato che, a lungo andare, può danneggiare diversi componenti meccanici, come la valvola EGR o il catalizzatore. Sui diesel, un corpo farfallato che resta aperto provoca una regolazione dell’aria errata, strattoni al minimo e una combustione meno efficiente.
Un corpo farfallato difettoso provoca anche un aumento del consumo di carburante e quindi dell’inquinamento. È un motivo per dover ripetere la revisione, soprattutto da quando i controlli antinquinamento sono diventati più severi.
Si può guidare con un corpo farfallato difettoso? Tecnicamente sì, ma è fortemente sconsigliato. A breve termine rischi strattoni, spegnimenti del motore o il passaggio in modalità recovery. A lungo termine danneggi la valvola EGR e il catalizzatore e aumenti i consumi. Se la spia motore lampeggia, fermati appena possibile.
Corpo farfallato guasto: sintomi e diagnosi
I sintomi di un corpo farfallato difettoso
Come puoi immaginare, non è facile collegare sintomi precisi a un corpo farfallato guasto. Alcuni segnali, però, devono metterti in allarme:
- Minimo irregolare o anormalmente basso/alto
- Strattoni e scossoni in accelerazione
- Improvvisa perdita di potenza o risposta ritardata all’acceleratore
- Spegnimento del motore, soprattutto all’avviamento a freddo
- Aumento evidente del consumo di carburante
- Accensione della spia motore sul cruscotto
- Passaggio del veicolo in modalità recovery
Il consumo può essere un indizio, ma lo è anche per problemi legati ad altri componenti meccanici. Lo stesso vale per la spia motore, che può accendersi per molti motivi. In un primo momento puoi quindi testare il tuo sensore del pedale dell’acceleratore, per vedere se il problema viene da lì.
Fare una diagnosi auto con uno strumento OBD
La soluzione migliore per confermare che il corpo farfallato è difettoso è eseguire una diagnosi auto. Con i nostri strumenti klavkarr puoi leggere e cancellare i codici di guasto legati al motore e alla trasmissione e osservare in tempo reale il segnale del sensore TPS.

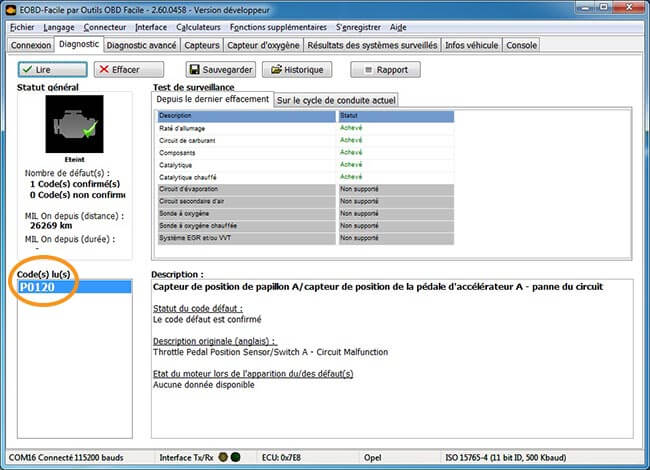

Qui il codice di guasto restituito è P0120, che corrisponde a un malfunzionamento del circuito del sensore di posizione della farfalla (TPS) o del pedale dell’acceleratore. Possono comparire anche altri codici simili:
- P0121: problema di campo di misura/prestazioni del sensore
- P0122: tensione in ingresso troppo bassa
- P0123: tensione in ingresso troppo alta
- P0124: segnale del circuito intermittente
Per andare oltre, puoi anche testare il corpo farfallato con un multimetro, misurando la resistenza e la tensione del potenziometro. Il riferimento ufficiale di tutti questi codici è consultabile nell’ elenco dei codici di guasto da P0000 a P0299.
Pulizia del corpo farfallato
Se il tuo corpo farfallato è difettoso, probabilmente è sporco. A seconda del modello del veicolo, puoi tranquillamente pulirlo da solo. Esistono due metodi: con o senza smontaggio.
Pulizia del corpo farfallato senza smontaggio
Per una pulizia senza smontaggiosi usano detergenti specifici per corpo farfallato (venduti nei centri auto come Norauto o Feu Vert o nella grande distribuzione), spruzzandoli direttamente nel condotto di aspirazione a motore acceso. Questo metodo resta preventivo e funziona bene in caso di incrostazioni leggere. Evita il WD40: non è un detergente adatto.
Pulizia con smontaggio
In caso di incrostazioni più importanti, lo smontaggio resta l’opzione migliore. In genere non ti servirà più di un’ora. Ti serviranno:
- attrezzi comuni (cacciaviti, chiavi) per lo smontaggio,
- una spazzolina (tipo spazzolino da denti),
- un detergente per corpo farfallato o una bomboletta di sbloccante con una cannuccia per un’applicazione precisa.
Su forum e su YouTube trovi tutorial adatti ai diversi modelli di auto. Se vuoi approfondire l’aspetto normativo dei codici legati alla farfalla, laISO 15031 (norma OBD) definisce il quadro ufficiale dei codici DTC.
Ti consiglio questo tutorial per una Twingo, piuttosto completo:
[TUTORIAL] Pulizia del corpo farfallato Twingo 16v 2006 (D4F), in francese
Resettare il corpo farfallato dopo la pulizia
Dopo una pulizia o una sostituzione è spesso necessario resettare il corpo farfallato (procedura di autoapprendimento). Questa riprogrammazione permette alla centralina motore di riapprendere la posizione di riferimento della farfalla (punto zero e apertura massima).
Il metodo varia a seconda delle marche (Renault, Peugeot, Citroën, VW, Audi). Su alcuni modelli, come la Twingo 2 o la Clio 2, il reset si esegue con una procedura specifica tramite uno strumento di diagnosi compatibile. Senza questo passaggio, il minimo può restare irregolare anche con un corpo farfallato pulito.
Prezzo: pulizia e sostituzione del corpo farfallato
Prezzo della pulizia del corpo farfallato: calcola tra 80 e 150 € da un meccanico, oppure circa 15 € se la fai da solo con un detergente adatto. Per la sostituzione del corpo farfallatoprevedi tra 100 e 400 € a seconda del modello del veicolo (ricambio + manodopera). Se il corpo farfallato è completamente guasto, scegli piuttosto la sostituzione del componente.
Si può guidare con un corpo farfallato difettoso?
Sì, ma è fortemente sconsigliato. A breve termine rischi minimo irregolare, strattoni, spegnimenti e il passaggio in modalità recovery. A lungo termine danneggi la valvola EGR e il catalizzatore. Se la spia motore lampeggia, fermati appena possibile.
Come capire se il corpo farfallato è sporco o guasto?
I sintomi principali sono minimo irregolare, strattoni in accelerazione, perdita di potenza, aumento dei consumi e accensione della spia motore. La diagnosi OBD con uno strumento klavkarr permette di averne la conferma leggendo i codici di guasto da P0120 a P0124 legati al sensore TPS.
Quanto costa la pulizia di un corpo farfallato?
La pulizia da un meccanico costa tra 80 e 150 €. Se la fai da solo, calcola circa 15 € per un detergente per corpo farfallato. Per una sostituzione completa del corpo farfallato prevedi tra 100 e 400 € a seconda del modello di veicolo (ricambio e manodopera inclusi).
Come resettare un corpo farfallato dopo la pulizia?
Il reset (o autoapprendimento) consiste nel far riapprendere alla centralina motore la posizione di riferimento della farfalla. Si esegue con uno strumento di diagnosi compatibile, seguendo una procedura specifica per ogni marca (Renault, VW, Peugeot, ecc.). Senza questo passaggio, il minimo può restare irregolare.
